Giải mã Jack BNC: Từ A đến Z về kết nối tín hiệu hình ảnh

Bạn đã bao giờ tự hỏi làm thế nào mà tín hiệu hình ảnh từ camera quan sát có thể truyền tải một cách ổn định đến đầu ghi hình? Câu trả lời nằm ở một thành phần nhỏ bé nhưng vô cùng quan trọng: Jack BNC. Bài viết này sẽ đưa bạn đi sâu vào thế giới của Jack BNC, từ định nghĩa cơ bản, ứng dụng thực tế, các loại phổ biến, so sánh với các giải pháp khác, đến hướng dẫn sử dụng chi tiết và những lưu ý quan trọng để đảm bảo hệ thống camera của bạn hoạt động trơn tru.

Jack BNC (viết tắt của Bayonet Neill Concelman hoặc British Naval Connector) là một loại đầu nối đồng trục được sử dụng rộng rãi để kết nối các thiết bị truyền tải tín hiệu hình ảnh. Được thiết kế với cơ chế khóa lưỡi lê (bayonet), BNC mang lại sự kết nối nhanh chóng, chắc chắn và đáng tin cậy.

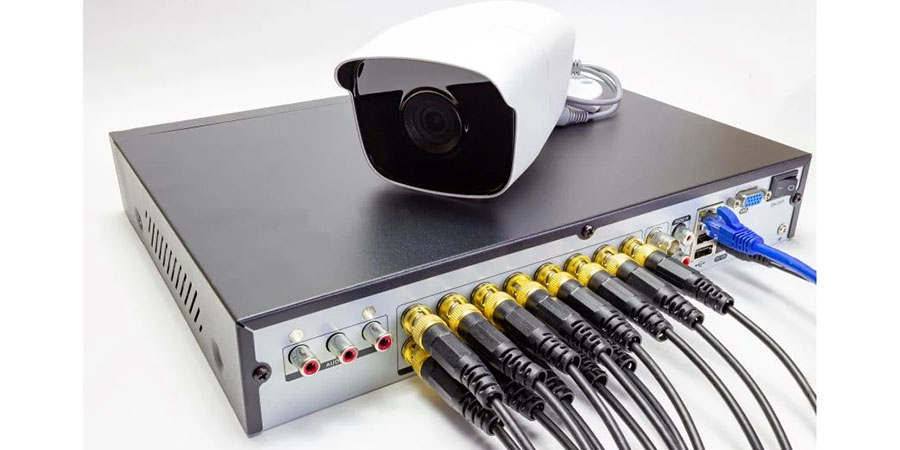

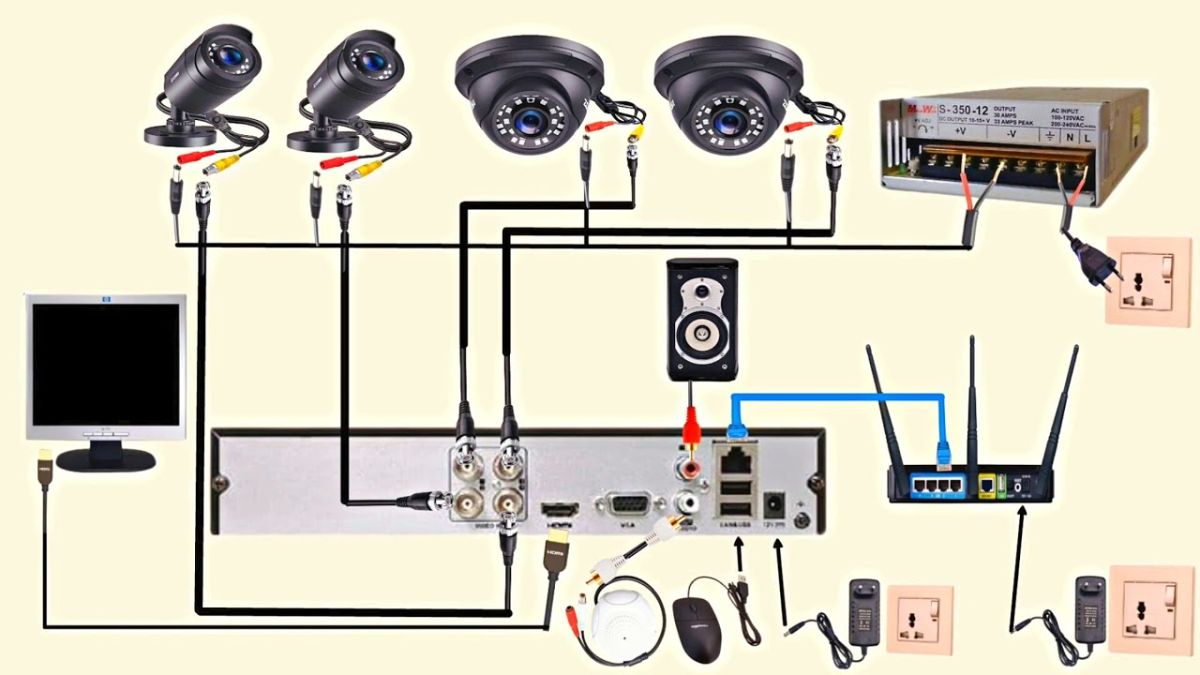

Trong hệ thống camera quan sát, Jack BNC đóng vai trò trung gian, kết nối camera với đầu ghi hình (DVR/NVR) hoặc các thiết bị hiển thị khác. Nhờ có BNC, tín hiệu hình ảnh analog từ camera được truyền tải một cách hiệu quả, đảm bảo chất lượng hình ảnh rõ nét và ổn định.

Ứng dụng đa dạng của Jack BNC trong thực tế

Jack BNC không chỉ giới hạn trong hệ thống camera quan sát. Với khả năng truyền tải tín hiệu video ổn định, BNC còn được ứng dụng rộng rãi trong nhiều lĩnh vực khác:

• Thiết bị đo lường và kiểm tra: Trong các thiết bị đo điện tử, BNC được sử dụng để kết nối các đầu dò và thiết bị phân tích tín hiệu.
• Truyền hình và phát thanh: BNC được sử dụng để kết nối các thiết bị video và audio trong các studio truyền hình và đài phát thanh.
• Hệ thống an ninh: Ngoài camera quan sát, BNC còn được sử dụng trong các hệ thống báo động và kiểm soát truy cập.
• Thiết bị y tế: Trong một số thiết bị y tế, BNC được sử dụng để truyền tải tín hiệu video từ các thiết bị nội soi hoặc siêu âm.

Trong hệ thống camera quan sát, Jack BNC được ưa chuộng bởi những ưu điểm vượt trội:

• Giá thành hợp lý: So với các loại đầu nối khác như HDMI hay SDI, BNC có giá thành thấp hơn đáng kể, phù hợp với nhiều dự án, đặc biệt là các dự án quy mô lớn.
• Dễ dàng lắp đặt và sử dụng: Thiết kế đơn giản của BNC cho phép người dùng dễ dàng lắp đặt và sử dụng mà không cần đến các công cụ phức tạp.
• Độ bền cao: Cấu trúc chắc chắn của BNC giúp nó ít bị hư hỏng trong quá trình sử dụng, đảm bảo kết nối ổn định trong thời gian dài.
• Khả năng truyền tải tín hiệu ổn định: BNC được thiết kế để giảm thiểu nhiễu tín hiệu, đảm bảo chất lượng hình ảnh rõ nét và ổn định.

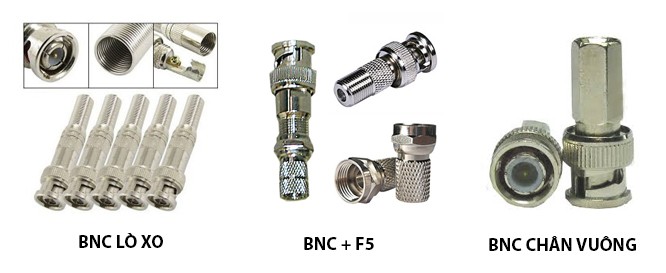

Phân loại các loại Jack BNC phổ biến trên thị trường

Trên thị trường hiện nay, có nhiều loại Jack BNC khác nhau, mỗi loại có những ưu điểm và nhược điểm riêng. Dưới đây là ba loại phổ biến nhất:

• Jack BNC bấm (chân vuông): Loại này sử dụng cơ chế bấm để kết nối với cáp đồng trục. Tuy nhiên, do độ chắc chắn không cao, nó ít được sử dụng trong các ứng dụng quan trọng.
• Jack BNC vặn (BNC F5): Đây là loại được sử dụng phổ biến nhất trong hệ thống camera quan sát. BNC F5 kết nối với cáp đồng trục bằng cách vặn, tạo ra một kết nối chắc chắn và ổn định.
• Jack BNC lò xo: Loại này đòi hỏi kỹ thuật lắp đặt cao hơn so với hai loại trên. Tuy nhiên, nếu được lắp đặt đúng cách, BNC lò xo mang lại kết nối cực kỳ ổn định và bền bỉ.

Bảng so sánh chi tiết các loại Jack BNC

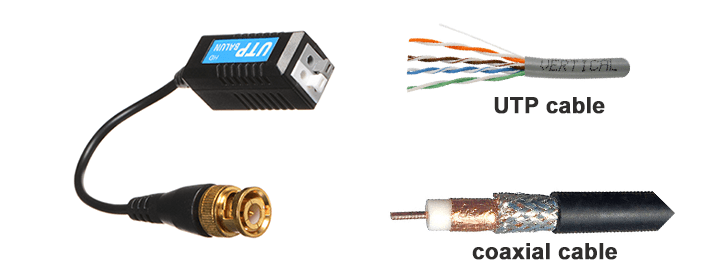

Sự khác biệt giữa Jack BNC và Video Balun: Lựa chọn nào tối ưu cho hệ thống của bạn?

Cả BNC và Video Balun đều có chức năng truyền tải tín hiệu hình ảnh, nhưng chúng khác nhau về loại cáp sử dụng và cách thức truyền tải. Việc hiểu rõ sự khác biệt này sẽ giúp bạn lựa chọn giải pháp phù hợp nhất cho hệ thống của mình.

• BNC: Sử dụng cáp đồng trục, loại cáp được thiết kế đặc biệt để truyền tải tín hiệu video với độ suy hao thấp.
• Video Balun: Sử dụng cáp xoắn đôi (dây điện, dây điện thoại). Video Balun chuyển đổi tín hiệu video không cân bằng sang tín hiệu cân bằng để truyền qua cáp xoắn đôi, và ngược lại.

Vậy khi nào nên sử dụng Video Balun thay vì BNC? Video Balun thường được sử dụng trong các trường hợp sau:

• Khoảng cách truyền dẫn xa: Cáp xoắn đôi có thể truyền tín hiệu video đi xa hơn so với cáp đồng trục mà không bị suy hao quá nhiều.
• Tận dụng hạ tầng cáp hiện có: Nếu bạn đã có sẵn hệ thống cáp xoắn đôi (ví dụ: dây điện thoại), việc sử dụng Video Balun sẽ giúp bạn tiết kiệm chi phí lắp đặt cáp mới.
• Giảm nhiễu tín hiệu: Trong một số môi trường có nhiều nhiễu điện từ, cáp xoắn đôi có khả năng chống nhiễu tốt hơn so với cáp đồng trục.

Khi nào Jack BNC là lựa chọn lý tưởng?

Jack BNC vẫn là lựa chọn hàng đầu trong nhiều trường hợp nhờ những ưu điểm vốn có:

• Dự án sử dụng cáp đồng trục: Nếu dự án của bạn đã sử dụng cáp đồng trục, việc sử dụng BNC là lựa chọn đơn giản và hiệu quả nhất.
• Yêu cầu truyền tải tín hiệu ổn định, ít bị nhiễu: BNC được thiết kế để giảm thiểu nhiễu tín hiệu, đảm bảo chất lượng hình ảnh tốt nhất.
• Ngân sách hạn chế: Với giá thành rẻ, BNC là giải pháp tiết kiệm chi phí cho các dự án có ngân sách eo hẹp.

Những lưu ý quan trọng khi sử dụng Jack BNC

Để đảm bảo hệ thống camera của bạn hoạt động ổn định và hiệu quả, hãy lưu ý những điều sau khi sử dụng Jack BNC:

• Sử dụng kìm bấm chuyên dụng: Khi sử dụng BNC vặn (F5), hãy sử dụng kìm bấm chuyên dụng để vặn chặt jack vào cáp. Việc vặn bằng tay có thể không đủ chặt, gây ra nhiễu tín hiệu hoặc mất kết nối.
• Chọn mua BNC chất lượng tốt: BNC kém chất lượng có thể gây ra suy hao tín hiệu, làm giảm chất lượng hình ảnh. Hãy chọn mua BNC từ các nhà cung cấp uy tín để đảm bảo độ bền và hiệu suất.
• Bảo vệ kết nối: Sau khi lắp đặt, nên dùng băng keo điện cuốn lại các mối nối BNC để bảo vệ chúng khỏi bụi bẩn, độ ẩm và các tác động bên ngoài. Điều này giúp kéo dài tuổi thọ của BNC và đảm bảo kết nối luôn ổn định.

Hướng dẫn chi tiết cách đấu nối Jack BNC lò xo: Từng bước để có kết nối hoàn hảo

Jack BNC lò xo đòi hỏi kỹ thuật lắp đặt cao hơn, nhưng đổi lại, bạn sẽ có một kết nối cực kỳ chắc chắn và ổn định. Dưới đây là hướng dẫn chi tiết từng bước:

• Bước 1: Chuẩn bị dụng cụ

  Jack BNC lò xo, dao, kéo hoặc kìm tuốt dây, kìm cắt, tua vít nhỏ.

• Bước 2: Bóc trần cáp

  Đo độ dài cáp cần bóc khoảng 30-40mm, sử dụng kìm bóc dây để cẩn thận bóc lớp vỏ bên ngoài của cáp. Chú ý không được cắt đứt lớp lưới kim loại bên trong.

• Bước 3: Chuẩn bị lõi dây

  Tách lõi dây ra khỏi lưới kim loại bọc ngoài. Sử dụng kìm cắt dây để cắt lõi dây ở độ dài cần thiết. Bóc vỏ cách điện ở đầu lõi dây khoảng 1cm. Cắt bỏ lớp màng chống nhiễu, xoắn đoạn dây mass và cắt ngắn hơn đoạn nhựa bảo vệ lõi đồng.

• Bước 4: Lắp đặt jack BNC lò xo

  Lắp lõi dây vào lỗ giữa của jack BNC, siết chặt lại bằng vít. Gập miếng kim loại kẹp đoạn dây mass lại, sử dụng kìm ép để ép chặt vỏ jack vào cáp. Cuốn băng keo bảo vệ và vặn đuôi jack trở lại.

Bạn có thể tham khảo thêm video hướng dẫn về cách đấu nối Jack BNC lò xo để dễ dàng thao tác.

Để hiểu rõ hơn về cách Jack BNC hoạt động, bạn có thể tìm hiểu thêm về cấu tạo và nguyên lý hoạt động của cáp đồng trục.

Việc lựa chọn loại Jack BNC phù hợp cũng rất quan trọng, bạn có thể tham khảo bài viết so sánh các loại Jack BNC trên thị trường để đưa ra quyết định tốt nhất.

Ngoài ra, bạn cũng nên tìm hiểu về cách bảo trì và vệ sinh Jack BNC để đảm bảo tuổi thọ và hiệu suất của thiết bị.
